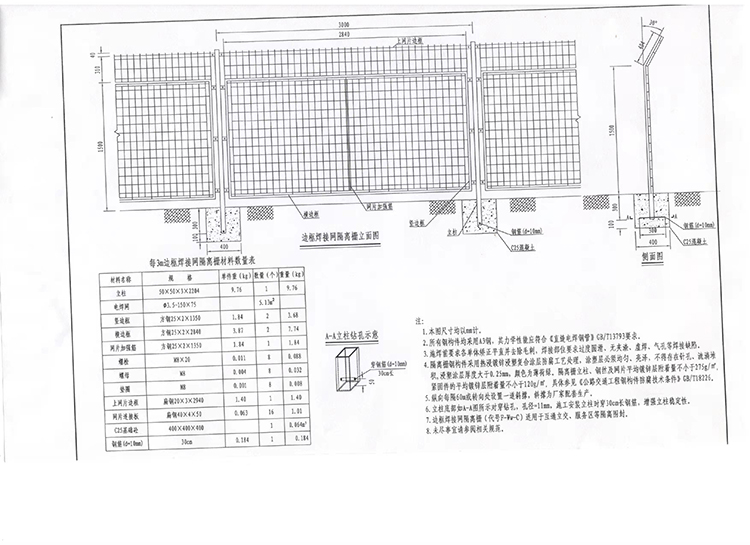

1.本图尺寸均以mm计。

2.所有钢构件均采用A3钢，其力学性能应符合《直缝电焊钢管》GB/T13793要求。

3.施焊前要求各单体矫正平直并去除毛刺，焊接部位要求过度圆滑、无夹渣、虚焊、气孔等焊接缺陷。

4.隔离栅钢构件采用热浸镀锌浸塑复合涂层防腐工艺处理，涂塑层必须均匀、亮泽，不得存在针孔、流淌堆积,浸塑涂层厚度大于0.25mm，颜色为薄荷绿。隔离栅立柱、钢丝及网片平均镀锌层附着量不小于275g/㎡，紧固件的平均镀锌层附着量不小于120g/㎡，具体参见《公路交通工程钢构件防腐技术条件》GB/T18226。

5.纵向每隔60m或转向处设置一道斜撑，斜撑为厂家配套生产。

6.立柱底部如A-A图所示对穿钻孔，孔径=11mm，施工安装立柱时穿30cm长钢筋，增强立柱稳定性。

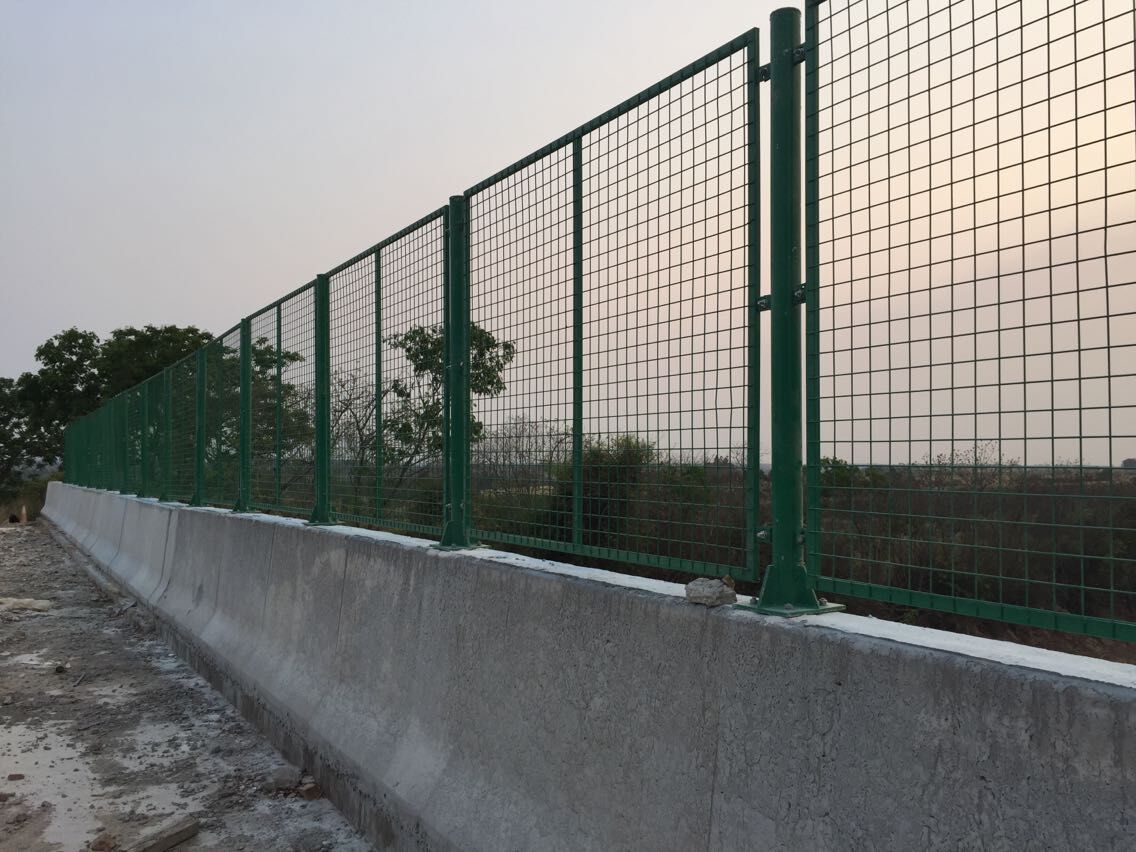

7.边框焊接网隔离栅（代号F-Ww-C）适用于互通立交、服务区等隔离围封。

8.未尽事宜请参阅相关规范。联系方式：152-0328-1311
