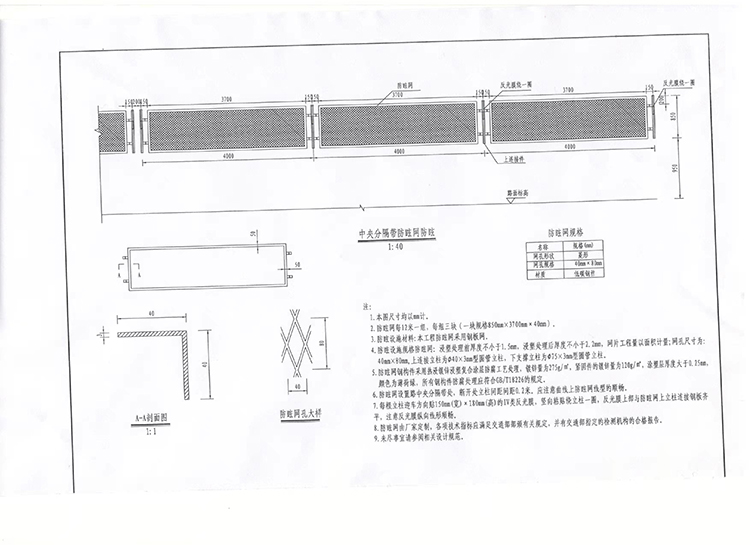

注:

1.本图尺寸均以mm计。

2.防眩网每12米一组，每组三块（一块规格850mm×3700mm×40mm）。

3.防眩设施材料:本工程防眩网采用钢板网。

4.防眩设施规格防眩网：浸塑处理前厚度不小于1.5m，浸塑处理后厚度不小于2.2mm，网片工程量以面积计量;网孔尺寸为:40m×80mm,上连接立柱为φ40×3mm型圆管立柱，下支撑立柱为φ75×3mm型圆管立柱。

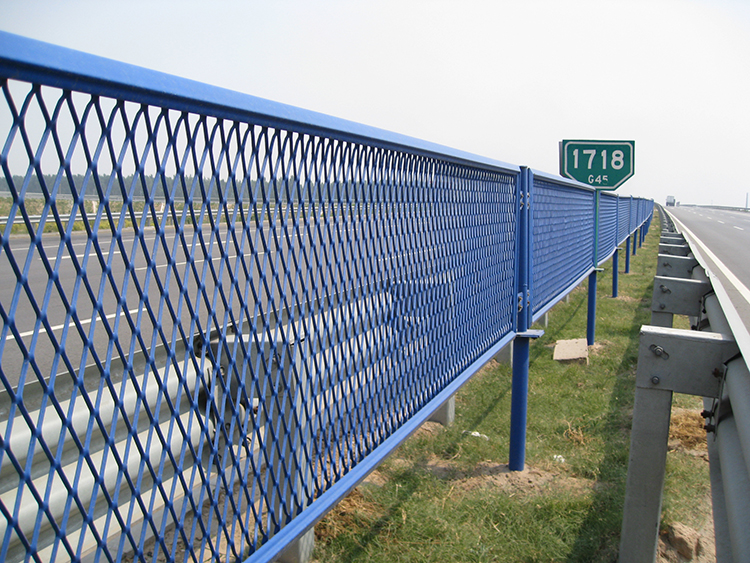

5.防眩网钢构件采用热浸镀锌浸塑复合涂层防腐工艺处理，镀锌量为275g/㎡，紧固件的镀锌量为120g/㎡，涂塑层厚度大于0.25m，颜色为薄荷绿，所有钢构件防腐处理应符合GB/T18226的规定。

6.防眩网设置路中央分隔带处，断开处立柱间距0.2米。应注意曲线上防眩网线型的顺畅。

7.每根立柱迎车方向贴150mm(宽）×180mm(高)的IV类反光膜，竖向粘贴绕立柱一圈，反光膜上部与防眩网上立柱连接钢板齐平，注意反光膜纵向线形顺畅。

8.防眩网由厂家定制，各项技术指标应满足交通部部颁有关规定，并有交通部指定的检测机构的合格报告。

9.未尽事宜请参阅相关设计规范。联系方式：152-0328-1311
