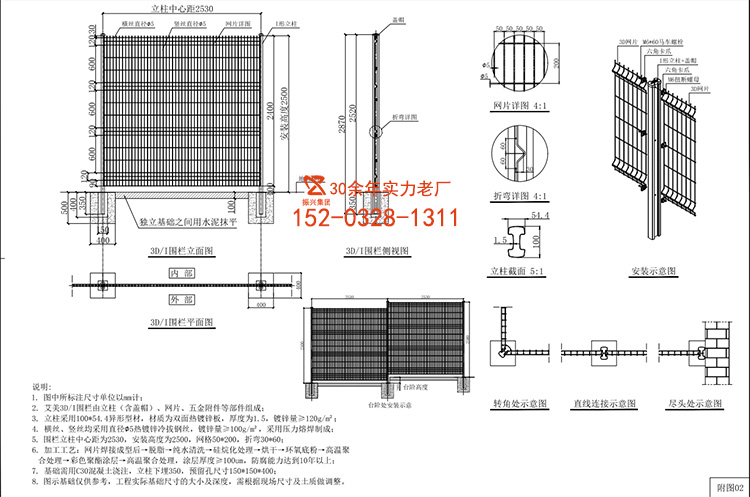

立体网片金属围栏

图纸说明：

1.图中所标注尺寸单位以mm计；

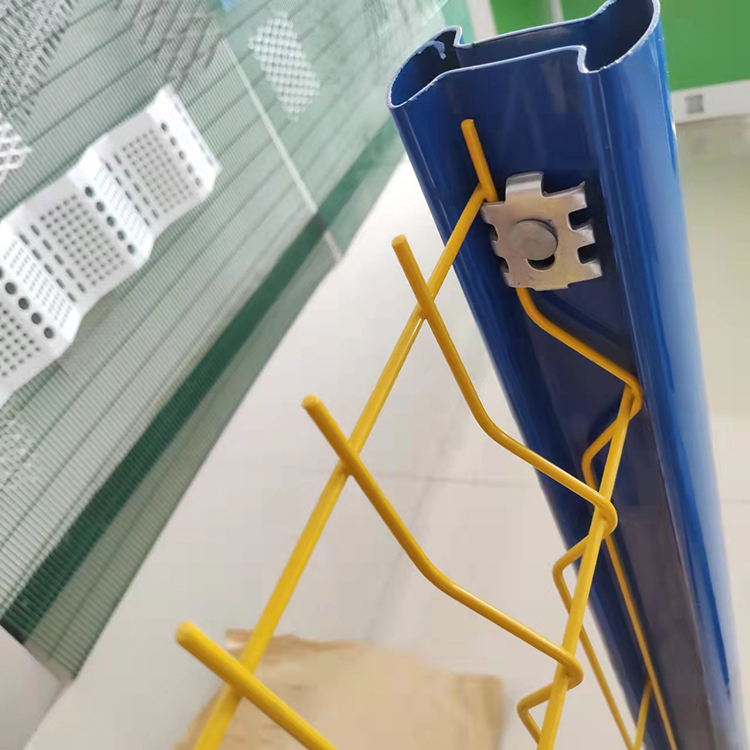

2.艾美3D/I围栏由立柱（含盖帽）、网片、五金附件等部件组成；

3.立柱采用100*54.4异形型材，材质为双面热镀锌板，厚度为1.5，镀锌量≥120g/㎡；

4.横丝、竖丝均采用直径5热镀锌冷拔钢丝，镀锌量≥100g/㎡，采用压力熔焊制成；

5.围栏立柱中心距为2530，安装高度为2500，网格50*200，折弯30*60：

6.加工工艺：网片焊接成型后→脱脂→纯水清洗→硅烷化处理→烘干→环氧底粉→高温聚合处理→彩色聚酯涂层→高温聚合处理，涂层厚度≥100um，防腐能力达到10年以上;

7.基础需用C30混凝土浇注，立柱下埋350，预留孔尺寸150*150*400；

8.图示基础仅供参考，工程实际基础尺寸的大小及深度，需根据现场尺寸及土质做调整。联系方式：152-0328-1311
