一、图纸设计引用标准

- HAD 501/02-2018 核设施实物保护

-GB／T 26941-2011 隔离栅

-GB／T 700-2006 碳素结构钢

-GB／T 6728-2017 结构用冷弯空心型钢

-GB／T 11263-2017 热轧H型钢和剖分T型钢

-YB／T 5294-2009 一般用途低碳钢丝

-GB／T 3098.1-2010 紧固件机械性能 螺栓、螺钉和螺柱

-GB 50010-2010 混凝土结构设计规范（2015年版）

二、立柱和斜撑

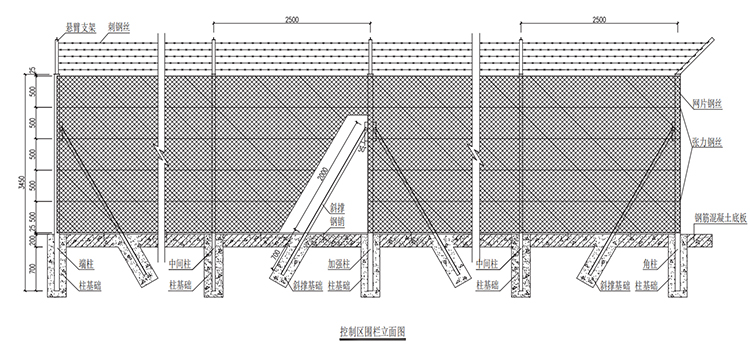

1、立柱包括端柱、角柱、加强柱和中间柱，均采用 Q235B 级钢。端柱、角柱、加强柱采用80x80x3mm 方管立柱，中间柱采用90x50x3mm矩管柱。立柱的任一截面，其平行与围栏轴线的截面模数应大于 15cm。立柱总高度3.45m，每根立柱均应埋入混凝土基础中 0.9m。柱间标准间距为2.5m，两根加强柱之间的最大距离为50m。

2、端柱、角柱及加强柱应配有斜撑，采用 Q235B级钢，规格为L50x5mm，与立柱夹角为30°，总长度为2.7m，应埋入混凝土基础中 0.7m。斜撑应安装于网片内侧，通过螺栓与立柱连接。

3、每根立柱上应焊接有6个固定件用于固定网片，固定件的距离应与网片张力钢丝之间的距离相匹配，固定件的大小应能满足固定网片的要求。

4、立柱、斜撑、螺栓和固定件均应进行防腐处理。采用双涂层，内涂层为金属镀层，立柱和斜撑单面平均镀锌层质量270g/m，螺栓和固定件单面平均锌层质量120g/m;外层为聚酯粉末涂层，涂塑层厚度>0.076mm，颜色与厂区已有围栏一致，为墨绿色。

秉德丝网-实体厂家，联系方式：孙经理136-3328-3121

三、网片和附件

1、网片采用编织网，编织网由网片钢丝和张力钢丝组成，网片钢丝和张力钢丝应符合以下标准:采用低碳钢丝，钢丝直径4.0mm，钢丝的抗拉强度应大于500MPa;采用双涂层，内层为金属镀层，平均锌层质量60g/m，外层为聚酯粉末涂层，涂塑层厚度>

0.076mm，颜色与立柱相同。

2、网片应采用纵向编制网，网孔尺寸为50x50mm，网面高度为2.5m，其底部弯曲，顶部垂直分开，端部咬合在一起，底部高出底板 2.5cm。

3、网片上应有6根张力钢丝，张力钢丝之间的距离为50cm。下部张力钢丝应穿入防腐钢销，钢销固定于钢筋混凝土底板上或锚固于基岩、路面上。每根立柱之间应有两个防腐钢销，钢销的标准间距为1.0n。

4、网片用直径4mm，间距30cm的不锈钢夹连接到张力钢丝的外侧。

四、延伸臂、刺钢丝和刀片刺丝圈

1、每根立柱顶部应焊接向围栏内外两侧倾斜的T型钢条，T型钢条材料采用 Q235B级钢，规格TN50x50x5x7mm。端柱、加强柱和中间柱T型钢条与垂直方向的夹角为45°，长度为80cm;平面直角位置处角柱T型钢条与垂直方向的夹角为55°，长度为100cm.T型钢条防腐要求(镀锌及包塑)与立柱相同。

2、每根T型钢条应有5条钢刺丝穿过，钢刺丝之间的间距为15cm，它们在垂直方向是系紧的。刺钢丝用不锈钢丝夹连接到T型钢条，T型钢条的设计应适合这些夹子。

3、每条刺钢丝应符合以下标准:钢丝直径2.5mm;刺距离为76mm;捻数为3:刺钢丝每个结有四个刺，刺长16mm，刺线继绕股线不应少于1.5圈;采用热浸镀锌，单面平均镀锌层附着量240g/m。

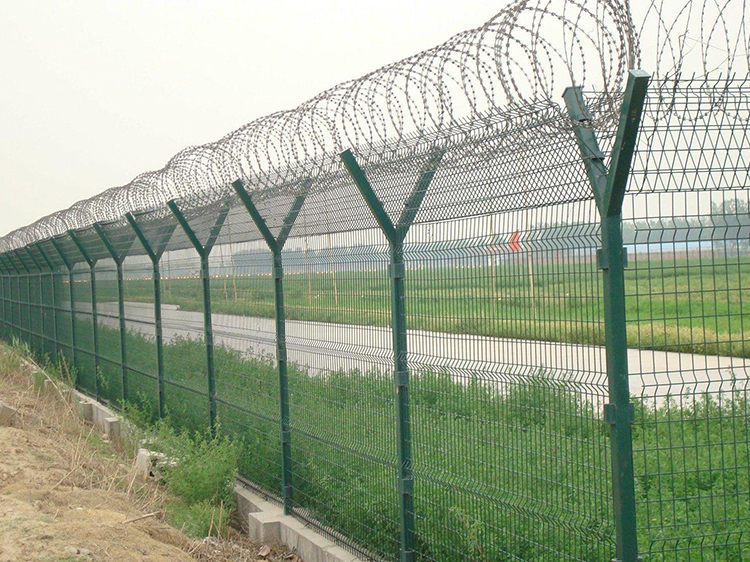

4、双向延伸臂(V型)顶端设置刀片刺丝圈，刀片刺丝圈由两根弹簧钢丝组成，两丝之间以钢片强力夹扣连接，钢丝上焊接有不锈钢刀片。刀片刺丝圈直径为0.7m，间距为0.6m.钢丝和强力夹均采用热浸镀锌,单面平均镀锌层附着量分别为250g/m和350g/m

5、刀片刺丝圈的主要技术特性:钢丝直径3.0mm;钢丝抗拉强度大于1500MPa:刀片厚度0.6mm;刀片长度22mm，刀片宽度 15mn，刀片间距34mm。
