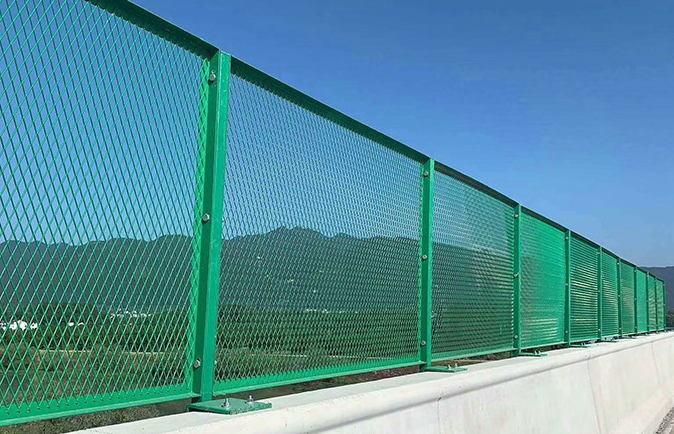

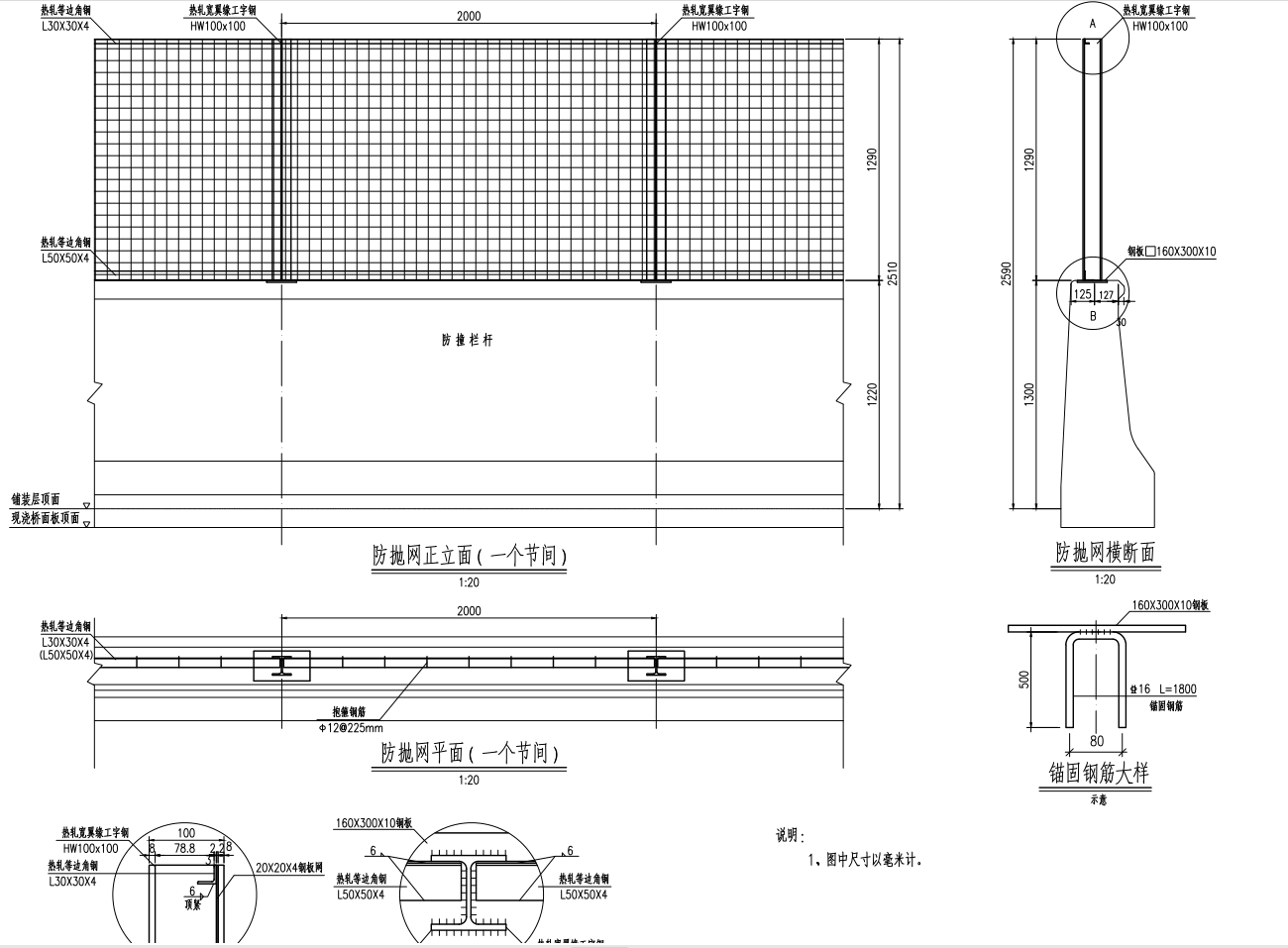

说明：

1、图中尺寸以毫米计。

2、防落网采用钢板网，钢丝直径4mm，两度红丹防锈漆打底，外涂面层油漆三度。

3、立柱采用HW100x100热轧宽翼缘工字钢，通过与栏杆顶预埋钢板焊接固定。

4、横向加固采用热轧等边角钢。顶部为L30X30X4，与工字钢立柱焊接，焊缝高度为6mm；底部为L50X50X4，与工字钢立柱、预埋钢板焊接，焊缝高度为6mm。

5、立柱与防抛网可在工厂焊接成网片，防抛网与项部、中部、底部角钢立柱采用φ12钢筋抱箍固定，横向间距为225mm。

6、钢材焊接焊缝需满足二级焊缝要求，焊接部位要求过渡圆滑，无夹渣、虚焊、气孔等焊接缺陷；焊条采用E50系列，并需保证防锈蚀性能。

7、构件组焊成形后需进行整体矫正，整形后的整体曲翘度不大于5mm。

8、栏杆混凝土浇筑时需注意预埋锚固钢筋及钢板

9、钢板与锚固钢筋间采用双面焊接，焊缝长度为50mm。

10、所有钢构件均应进行金属防腐处理，宜采用热浸镀锌方法，其材料及工艺要求应符合《JT/T374-1998》中5.3.6条要求。

11、现场抱箍连接时，需保证网片牢固。

12、钢板网片安装在热轧宽翼缘工字钢立柱内侧。

13、本图数量表中数量按栅栏一个节间2米考虑，未计损耗，防抛网设置范围为：

第1~第3跨，顺桥向单侧长度120m。

14、防抛网可采用定型产品，但须满足《南昌铁路局立交桥防抛网管理办法》(南铁工
