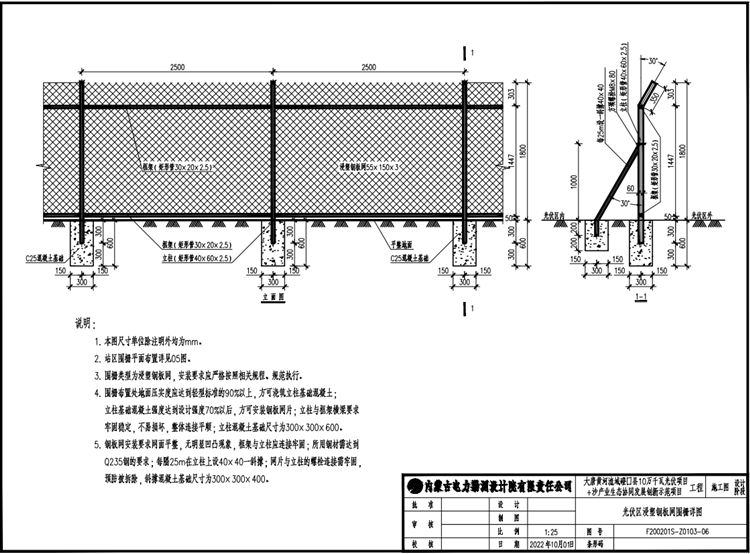

内蒙古光伏电站隔离栏一般说明:
1.本图光伏电站隔离栏尺寸单位除注明外均为mm。
2.光伏电站隔离栏平面布置详见05图。
3.光伏电站隔离栏类型为浸塑钢板网,安装要求应严格按照相关规程、 规范执行。
4.光伏电站隔离栏布置处地面压实度应达到轻型标准的90%以上,方可浇筑立柱基础混凝土;立柱基础混凝土强度达到设计强度70%以后,方可安装钢板网片;立柱与框架横梁要求牢固稳定,不易损坏,整体连接平顺;立柱混凝士基础尺寸为300x300x600。
5.钢板网安装要求网面平整,无明显凹凸现象，框架与立柱应连接牢固;所用钢材需达到Q235钢的要求;每隔25m在立柱上设40x40一斜撑;网片与立柱的螺栓连接需牢固,预防被拆除,斜撑混凝土基础尺寸为300x300x400。
