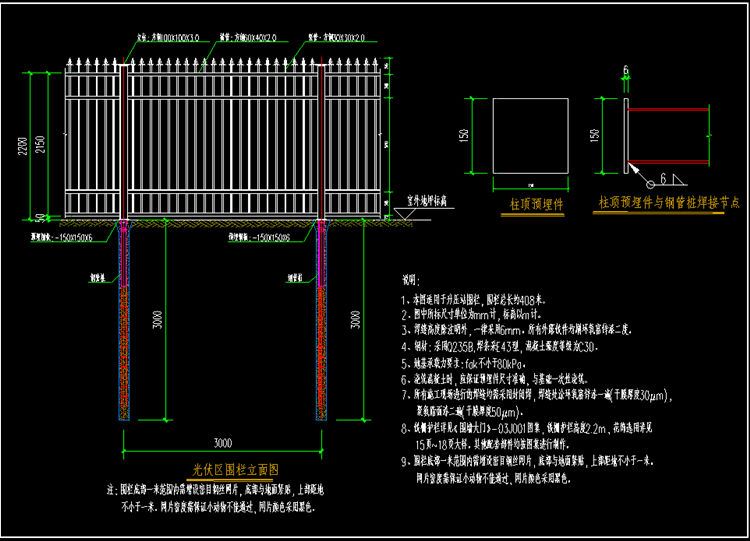

光伏区锌钢护栏一般说明:
1. 本图适用于升压站围栏，围栏总长约408米。
2、图中光伏区锌钢护栏所标尺寸单位为mm计，标高以m计。
3、焊缝高度除注明外，一律采用6mm。所有外露铁件均刷环氧富锌漆二度。
4、光伏区锌钢围栏钢材采用Q235B,焊采E43型，混凝土强度 等级为C30。
5、地基承载力要求: fok不小于80kPa。
6、浇筑混凝土时，应保证预埋件尺寸准确，与基础一次性浇筑。
7、光伏区锌钢围栏所有施工现场进行的焊缝均需采用封闭焊，焊缝处涂环氧富锌漆一遍（干膜厚度30μm),聚氨脂面漆 二遍( 干膜厚度50um)。
8、铁栅护栏详见《围墙大门》-03J001图集，铁栅护栏高度2.2m，花饰选用详见15页~18页大样。其他配套部件均按图集进行制作。
9、光伏区锌钢围栏底部一米范围内需增设密目钢丝网片，底部与地面紧贴，上部距地不小于一米。网片密度需保证小动物不能通过，网片颜色采用黑色。
