一、电焊网隔离栅设计要求

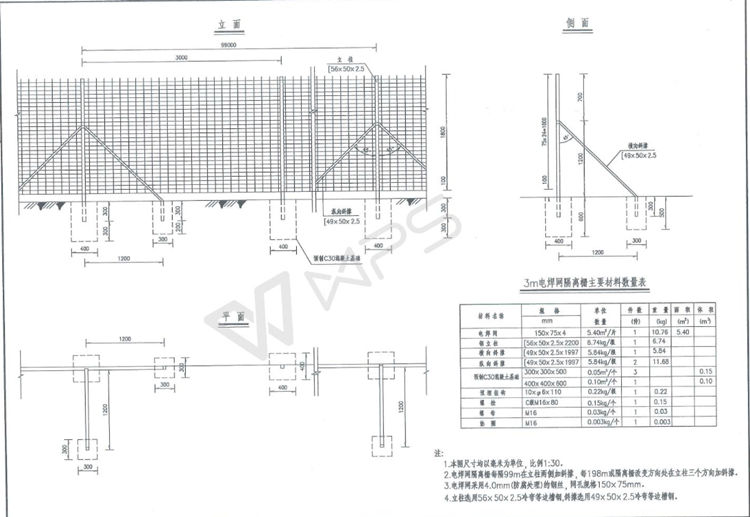

1、本图电焊网隔离栅尺寸均以毫米为单位，比例1:30。
2、电焊网隔离栅每隔99米在立柱两侧加斜撑，每198米或隔离栅改变方向处在立柱三个方向加斜撑。
3、电焊网隔离栅采用4.0mm（防腐处理前）的钢丝，网孔规格150*75mm。
4、电焊网隔离栅立柱选用56*50*2.5mm冷弯等边槽钢，斜撑选用49*50*2.5mm冷弯等边槽钢。
二、每3米电焊网隔离栅主要材料数量
1、电焊网，75*150*4mm，1片；
2、钢立柱，槽钢50*56*2.5*2200mm，1件；
3、横向支撑，槽钢49*50*2.5*1997mm，1件；
4、纵向支撑，槽钢49*50*2.5*1997mm，1件；
5、预埋挂钩，Φ6*10*100mm，1件。
