一、铁路桥梁防护网设计依据

1、本图尺寸单位,各种钢材的规格为mm ,余均为cm。

2、所有钢料外露部分按《铁路钢桥保护涂装及涂料供货技术条件》(GB/T1527-2011)第V体系要求防腐处理.

3、防护网各部件连接除注明外,均为螺栓连接。

4、根据《铁路工程设计防火规范》(TB10063-2007(2012年版)规定,防护网采用双层网片,外侧网眼不大于25x25mm ,内侧网眼不大于5x5mm,并在防护网上设置警示标志。

5、N7与N8,N10与N11采用手工电弧焊接, N7、N10、N13与N1采用手工电弧焊接,焊缝应满足规范要求。

6、钢构件及螺栓孔加工应符合《铁路钢桥制造规范》(Q/CR 9211-2015)的相关规定。为防止螺栓松脱,应加设弹簧垫圈。

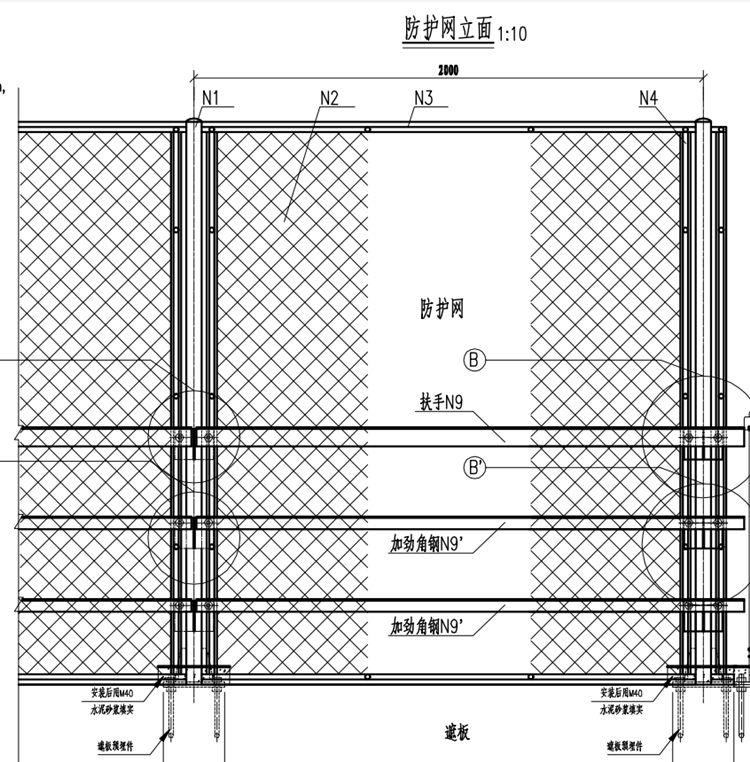

7、铁路跨越铁路、城市道路、高速公路(以及其他地方或产权部门要求)时,应按本图要求设置防护网。防护网的设置方式如下:

方式一: 整孔设置防护网时,遮板预埋件与设置栏杆立柱的预埋件设置相同,详见《专桥( 2014) 8288》;

方式二:非整孔设置防护网时,防护网与栏杆立柱连接处须增加-一个立柱预埋件,相邻立柱预埋件间距

25cm。网立柱的间距不恰为2m间隔时,可根据现场情况适当调整钢筋网及N3的尺寸。

8、防护网应整片通过预留在梁部竖墙上的接地端子接入接地系统。

二、铁路桥梁防护网参数介绍

1、立柱，Φ60*6mm圆管；

2、横框，1.2mm厚度异型管；

3、竖框，1.2mm厚度异型管；

4、加劲板，60*150*10mm钢板；

5、法兰钢板，180*240*10mm钢板；

6、内侧网眼，5*5mm；

7、外侧网眼，25*25mm。
