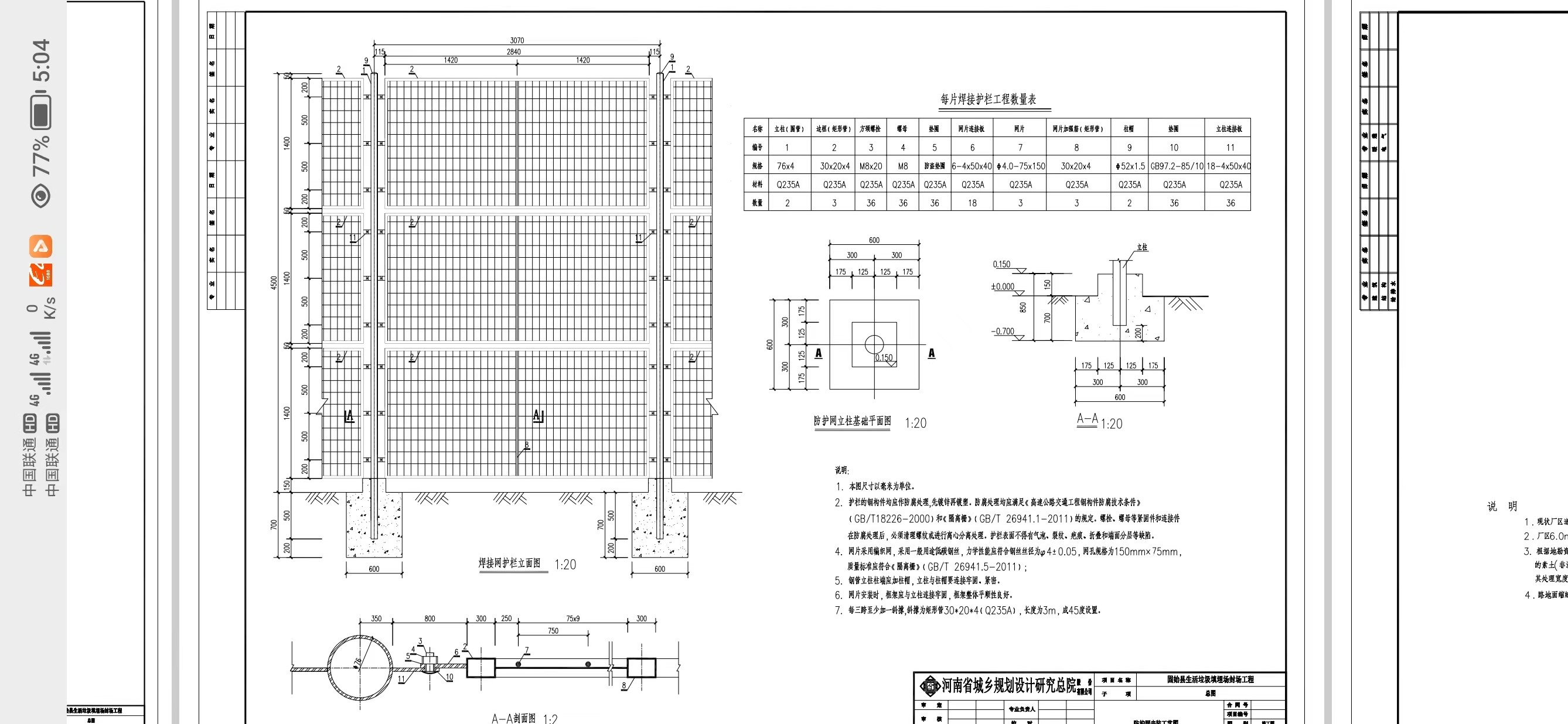

说明：

1.本图尺寸以毫米为单位。

2.护栏的钢构件均应作防腐处理,先镀锌再镀塑。防腐处理均应满足《高速公路交通工程钢构件防腐技术条件》（GB/T18226-2000）和《隔高栅》（GB/T 26941.1-2011）的规定。螺栓、螺母等紧固件和连接件在防腐处理后，必须清理螺纹或进行离心分高处理。护栏表面不得有气泡、裂纹、疱痕、折叠和端面分层等缺陷。

3.网片采用编织网，采用一般用途低碳钢丝，力学性能应符合钢丝丝径为φ 4+ 0.05，网孔规格为150mmx75mm，质量标准应符合《隔高栅》（GB/T 26941.5-2011）；

4.钢管立柱柱端应如柱帽，立柱与柱帽要连接牢固紧密。

5.网片安装时，框架应与立柱连接牢固，框架整体平顺性良好。

6.每三跨至少加一斜撑,斜撑为矩形管30*20*4（Q235A），长度为3m，成45度设置。
