围界围栏对外面应设有醒目的禁止翻越警告标识牌。

围界围栏形式采用钢筋网结构形式，其金属部分要求进行脱脂、表调、磷化、钝化等除锈、防腐处理，通过静电喷涂工艺达到防腐年限不少于10年。其具体尺寸和安装形式应符合《民用运输机场安全

保卫设施》（MH/T7003-2017）中的相关规定。

围界和斜撑的基座采用C20水泥混凝土浇筑，预留孔在立柱与斜撑安放后用C20细石混凝土灌实；地梁采用C20现浇水泥混凝土；所有基座和地梁的垫层采用粒径0-5cm的级配碎石。

碎石垫层下土基及开槽两侧回填土压实度要求不小于0.90（重型压实法）。

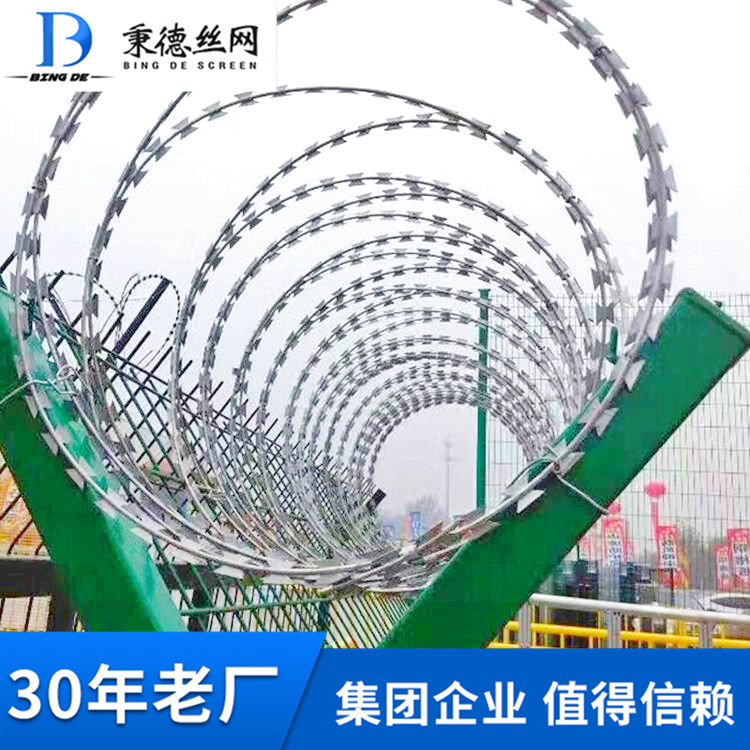

图中围界上部刺笼形式为无边框斧形刺刀圈构造。

图中围界高2.5m（不含刺笼），立柱间距为3.0m，为确保围界安置后的稳固，要求每2个立柱设一道斜撑，转折处每个立柱设一道斜撑。

钢筋网采用Q235冷拉低碳钢筋焊接网并经镀层防腐处理，要求防腐处理前的冷拉低碳钢丝直径不小于5mm，抗拉强度应不小于500MPa，焊点抗拉力应达到1320N。立柱、斜撑及延伸臂采用由

热轧、冷轧钢带直缝焊接而成的矩形钢管并作内外防腐处理，要求钢带抗拉强度应达到375MPa。刺刀圈内芯为直径2.5mm的冷拉低碳钢丝并经防腐处理，外面裹覆经防腐处理的刀片圈，刀片的刀口宽

度及间距均为10～15mm。刺刀圈与网片采用不锈钢卡子连接，沿长度方向每隔500mm设4个卡子连接。刺钢丝的股线由直径为2.2mm的两股镀锌钢丝捻扎而成并经防腐处理，镀锌钢丝抗拉强度应

达到400MPa，刺线材料要求同股线，要求每个刺结有四个刺，刺结间距为102mm，刺线缠绕股线不得少于1.5圈，刺结间的股线捻数不少于4。刺刀圈与刺钢丝采用不锈钢卡子连接，沿长度方向每隔

500mm设1个卡子连接。

图中立柱截面尺寸为80×60×2.5mm、斜撑和延伸臂截面尺寸为50×50×2.0mm。钢筋网片网格尺寸为100×50mm（中到中），角钢尺寸为40×40×5mm，刺刀圈直径为500mm。

采用其它截面立柱形式时，其整体抗弯能力不小于上述规格的立柱。

图中立柱顶部应加盖柱帽，立柱与钢筋网、立柱与斜撑及立柱与延伸臂的连接采用防盗形式并经防腐处理。

图中钢筋网围界的网片、立柱、斜撑及延伸臂的防腐处理要求采用工厂除锈、防腐镀层工艺处理。

图中钢筋网冷拉低碳钢丝及其他构件的焊接部位要求过渡圆滑，无焊渣、虚焊及气孔等缺陷。

在确保立柱垂直的原则下，斜撑长度可以根据实际场平条件分别微调。

围界每隔150m对外悬挂一处禁止翻越警示牌，警示牌应经防腐处理。

1、 草原围栏  一、规格型号 1）刺钢丝。 刺线采用热镀锌防锈工艺制作，热镀锌上锌量为45克/平方米。单根每公里长的重量为160千克，刺间距10厘米，每米长度的股线转数为8转，每米的抗张强度620牛顿。

 2、编结网。 编结网规格7×110×60型，网宽为110cm，纬线为7根，自上而下纬线间距（厘米）分别为20、20、18、18、18、16；第一道与第七道纬线钢丝直径为2.8毫米，第二道至第六道纬线钢丝直径为2.5毫米，经线钢丝直径为2.5毫米，经线间距60厘米。

3、水泥立柱。 小立柱：12厘米×12厘米×200厘米 中间柱及角柱：16厘米×16厘米×220厘米。 立柱的技术要求是：内含冷拨钢筋4根，小立柱钢筋直径6毫米，中间柱及角柱钢筋直径10毫米；水泥标号425号，混凝土标号C25，每根立柱预制挂钩的数目及相关尺寸与刺钢丝安装位置和编结网围栏的纬线间距要求一致。

二、技术参数 1、草原围栏安装 围栏安装形式为在距离水泥砼柱顶5cm安装一道刺钢丝，刺钢丝下安装编结网，刺钢丝与编结网最上面纬线距离5cm。 围栏材料质量技术型号及参数 1）刺钢丝。 刺线采用热镀锌防锈工艺制作，热镀锌上锌量为45克/平方米。单根每公里长的重量为160千克，刺间距10厘米，每米长度的股线转数为8转，每米的抗张强度620牛顿。 2）编结网。 编结网规格7×110×60型，网宽为110cm，纬线为7根，自上而下纬线间距（厘米）分别为20、20、18、18、18、16；第一道与第七道纬线钢丝直径为2.8毫米，第二道至第六道纬线钢丝直径为2.5毫米，经线钢丝直径为2.5毫米，经线间距60厘米。3）水泥立柱。 小立柱：12厘米×12厘米×200厘米 中间柱及角柱：16厘米×16厘米×220厘米。 立柱的技术要求是：内含冷拨钢筋4根，小立柱钢筋直径6毫米，中间柱及角柱钢筋直径10毫米；水泥标号425号，混凝土标号C25，每根立柱预制挂钩的数目及相关尺寸与刺钢丝安装位置和编结网围栏的纬线间距要求一致。

 2、安装技术规范： 1）围栏高度。标准围栏的高度为125厘米。 2）立柱的设置安装。 小立柱：每6米埋置1个小立柱，埋深0.7米。 中间柱：平坦地区的直线围栏，每200米埋设1个中间柱，若围栏长度超过200米，用中间柱将围栏总长分隔为不超过200米的若干部分，水泥中间柱)埋深0.9米，地上部分与小立柱取齐，然后在其受力的方向上加支撑杆（与小立柱标准一样）。 角柱：角柱埋深0.9米，在角柱受力的反向在角柱内侧加支撑杆。 3）围栏张紧力：刺钢丝，张紧程度为刺线平直稍用力下按不明显下弯。编结网围栏，各纬线张紧力为900牛顿，整片围栏受力要均匀。 4）围栏门及安装：围栏设计时预先设计好围栏门位置。门柱要用支撑杆予以加固，用门柱埋入环与门连接，加网前将门柱及受力柱固定好。门宽8米，高1.3米，两扇对开，每扇门框架采用1英寸以上钢管焊接而成，门网线使用直径5毫米的冷拔丝与门框架焊接，要求不扭曲、不变形。 三、草原围栏验收标准 如我单位中标安装前向采购单位提供刺钢丝、编结网、水泥立柱符合技术要求和相关标准的检测报告。 草原围栏安装：一是围栏材料质量验收，在采购供货后立即组织质量检测验收；二是圈栏安装质量验收，主要包括围栏建设高度和立柱间距符合设计标准，各种立柱、角柱、支撑杆、围栏门、刺钢丝或网片固定牢固，立柱地上部分高度一致、成直线，各纬线张紧力符合标准、受力均匀；三是围栏安装按照设计进行施工。
